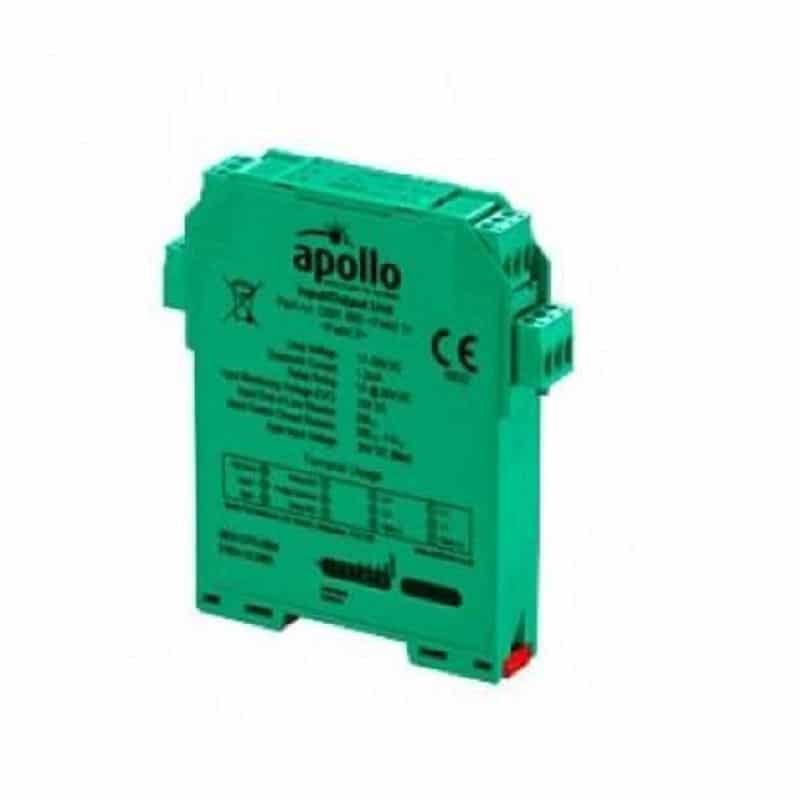

أبولو 55000-182 XP95 DIN Rail مسبار وحدة التحكم (5 أمبير)

يتم استخدام جهاز التحكم DIN-Rail sounder (5 Amperes) للتحكم في تشغيل منطقة من أجهزة الصوت التي تعمل بالطاقة من الخارج والإبلاغ عن حالتها إلى لوحة التحكم.

يتم تشغيل وحدة التحكم في DIN-rail Sounder في 17-28V DC. إنها تتطلب مصدر طاقة محلي بقدرة 12-35V DC لتشغيل الحمل الخارجي ، والذي قد يصل إلى 5A. مطلوب الصمام الثنائي pol الناشئة مع كل جهاز إنذار ، حيث يتم تشغيل مكبرات الصوت عن طريق عكس الجهد ، التي تقدمها تتابع التغيير مزدوج القطب. محمية دائرة المسبار من الصمامات تصنيفها في 5A (سريع المفعول).

عملية
تتيح وحدة التحكم في السونار تشغيل السبر بشكل مستمر أو النبض ، ثانية واحدة ، إيقاف ثانية واحدة. قد يتم تشغيل أجهزة الصوت بشكل فردي أو في مجموعات ، وأيًا كان وضع العنوان قد تم تطبيقه ، فقد تتم مزامنتها عند التشغيل النبضي.
يتم توفير مدخلات البصريات المزدوجة لرصد حالة إمدادات الطاقة الخارجية.
في التشغيل العادي ، تُرجع وحدة التحكم في السند قيمة تماثلية محددة مسبقًا تبلغ 16 ، ولكن في حالة حدوث خطأ مفتوح أو ماس كهربائى أو خطأ في وحدة التزويد بالطاقة الخارجية ، تُرجع الوحدة قيمة تماثلية مُعدة مسبقًا بقيمة 4.

الإنشاءات الميكانيكية
يتم توفير وحدة التحكم في السند في غلاف يتم تثبيته على سكة DIN قياسية مقاس 35 مم (DIN 46277) باستخدام نقاط نهاية متوفرة.
يتم إجراء التوصيلات من خلال كتل طرفية إضافية والتي تقبل الأسلاك التي يصل حجمها إلى 2.5 مم².
اثنين من المصابيح مرئية من خلال الغطاء العلوي من العلبة.
نبضات LED الحمراء أو مضاءة للإشارة إلى أن أجهزة السبر ، على التوالي ، يتم تشغيلها أو تغييرها بشكل مستمر.
يضيء مؤشر LED الأصفر كلما تم اكتشاف حالة خطأ.
إذا لم يكن مؤشر LED للخطأ مطلوبًا أو لم يكن تيار الحلقة الإضافي لإلقاء الضوء متاحًا ، فيمكن تعطيله باستخدام الجزء الثامن من مفتاح DIL.
